Intégration PDM-ERP : comment les données d’ingénierie arrivent aux achats

Le PDM gère le contexte d'ingénierie : fichiers CAO, relations entre composants d'un assemblage, révisions, décisions de validation et modifications techniques. L'ERP gère les enregistrements opérationnels tels que les achats, les stocks, les fournisseurs, les coûts et la planification de la production.

Les deux systèmes peuvent contenir un numéro d'article, une description, une révision ou une nomenclature. La question essentielle est de savoir quel système fait autorité pour chaque champ et quelle équipe peut le modifier.

Donnée ou décision	Système généralement responsable	Pourquoi
Fichiers CAO natifs et plans d'ingénierie	PDM	Ils appartiennent au dossier de conception et à son historique de révisions
Révision d'ingénierie et statut de validation	PDM	L'ingénierie détermine à quel moment une conception est approuvée pour un usage en aval
Structure de la nomenclature d'ingénierie	PDM ou système de nomenclature associé à l'ingénierie	La structure reflète l'intention de conception
Statut d'achat de l'article	ERP	Les achats déterminent si et comment un article peut être acheté
Fournisseur, délai, coût et stock	ERP	Ce sont des données opérationnelles et commerciales
Ordres de fabrication et planification de la production	ERP	Ils relèvent de l'exécution de la fabrication et de la planification des ressources
Motif et approbation d'une modification technique	PDM ou PLM	Le dossier d'ingénierie doit expliquer pourquoi la conception validée a changé

La responsabilité d'une nomenclature dépend aussi de son type. Une nomenclature d'ingénierie (EBOM) représente l'intention de conception. Une nomenclature de fabrication (MBOM) représente la façon dont le produit est fabriqué. Elles peuvent avoir des structures, des responsables et des exigences différents ; les équipes doivent donc définir leurs relations et la manière dont les modifications approuvées sont réconciliées.

La validation comme point de transfert

Une approche courante consiste à laisser les travaux en cours dans le flux d'ingénierie et à ne transmettre les données en aval qu'après un point de validation ou d'approbation convenu. Cela permet aux achats de distinguer un enregistrement approuvé d'une conception encore en évolution.

Travail en cours → Revue d'ingénierie → Approbation → Validation → Transfert vers l'ERP → Achats et fabrication

Le processus d'approbation exact varie selon l'entreprise. Certaines équipes utilisent une validation légère ; d'autres exigent un ECO et une revue documentée. Quel que soit le processus, l'organisation a besoin d'une définition claire de « validé » et d'une règle précisant à quel moment les équipes en aval peuvent agir sur les données.

Sans déclencheur de validation défini, les équipes recourent souvent à des exportations manuelles sur feuille de calcul pour transférer les nomenclatures vers l'ERP. Cela peut fonctionner à faible volume, mais permet facilement à l'ingénierie, à la feuille de calcul et à l'ERP de diverger lorsqu'une révision ou une nomenclature change.

Pour plus de détails sur les étapes qui précèdent la validation, consultez Workflow PDM : contrôle des révisions, validations et release.

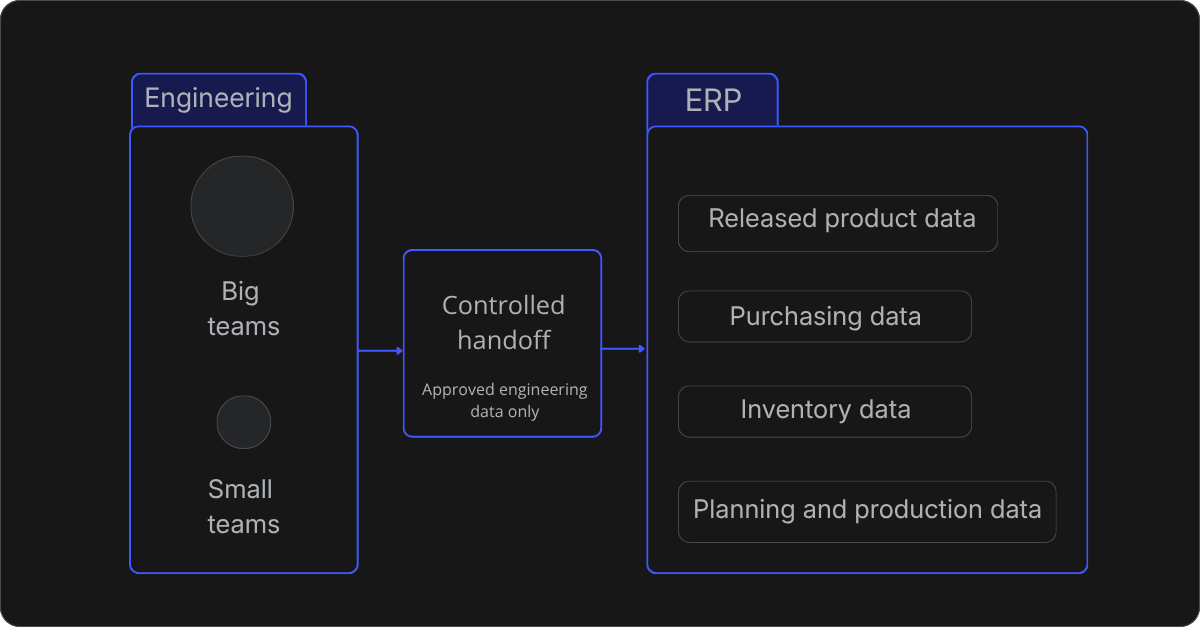

Un transfert PDM-ERP contrôlé aide les achats à utiliser les bonnes données validées.

Le transfert : ce qui passe et comment

Le dossier de validation doit contenir suffisamment d'informations pour que l'ERP et les achats identifient le bon enregistrement opérationnel. Selon le flux, cela peut inclure :

Numéro d'article et description
Révision et statut de validation approuvés
Structure, quantités et unités de mesure de la nomenclature, le cas échéant
Liens vers les plans ou spécifications contrôlés
Référence ECO ou de modification lorsqu'une validation remplace un enregistrement antérieur

L'objectif n'est pas de copier toutes les propriétés disponibles dans l'ERP. Il s'agit de transférer les informations nécessaires à une décision d'achat ou de fabrication définie, en gardant la responsabilité claire.

Un transfert contrôlé suit généralement trois étapes :

Validation. L'ingénierie approuve l'enregistrement et publie les données convenues sous forme de validation contrôlée, avec la référence ECO et les plans ou spécifications requis.
Vérification. Avant la mise à jour de l'ERP, le processus vérifie si l'article existe déjà, si la révision reçue est plus récente, si la pièce est validée ou obsolète et si la nomenclature fait référence à des composants valides. Un échec doit générer une exception visible, pas un article en double.
Utilisation par l'ERP et les achats. L'ERP crée ou met à jour les enregistrements d'article, de révision et de nomenclature correspondants selon la correspondance convenue ; les champs opérationnels tels que le fournisseur, le coût, le délai et le stock restent sous la responsabilité de l'ERP. Les achats travaillent à partir de la révision approuvée, avec un circuit clair pour traiter les exceptions.

Si l'une de ces réponses dépend encore d'une feuille de calcul ou d'un fil d'e-mails distinct, l'intégration n'a pas encore résolu le problème du transfert.

Comment les modifications d'ingénierie affectent les achats

La validation initiale n'est qu'une partie du transfert. Une modification ultérieure peut concerner un article déjà acheté, en stock ou en cours de production.

Un ECO fournit le contexte technique d'une modification : articles concernés, révisions antérieure et nouvelle, motif du changement. Les achats et la fabrication doivent alors évaluer des questions opérationnelles : si le stock existant peut encore être utilisé, si les commandes ouvertes sont concernées et à partir de quand la nouvelle révision doit prendre effet.

Considérez un exemple hypothétique : un support passe de la révision A à la révision B après que les achats ont déjà passé commande sur la base de la révision A. Publier la révision B dans l'ERP n'est que la première étape. L'équipe doit encore décider si la commande ouverte est modifiée ou maintenue, si le stock restant de révision A peut être consommé et à partir de quel lot de production la révision B devient effective.

Ces décisions dépendent du processus de l'entreprise. L'intégration doit rendre la modification approuvée visible aux personnes responsables, tout en préservant la distinction entre les décisions d'ingénierie et les décisions opérationnelles.

Pour un aperçu des ECO, consultez Signification ECO en ingénierie : guide complet des ordres de modification.

Pourquoi les intégrations PDM-ERP échouent

Tous les échecs d'intégration ne sont pas techniques. Beaucoup échouent parce que le transfert organisationnel n'a jamais été clairement défini. Quatre schémas se répètent.

Plusieurs systèmes revendiquent la responsabilité d'un même champ. Lorsque le PDM, l'ERP et une feuille de calcul traitent tous le numéro d'article ou la révision comme modifiable, chaque synchronisation crée un nouveau conflit. Le système mis à jour en dernier l'emporte, pas celui qui a raison.

La synchronisation se déclenche à chaque enregistrement au lieu de la validation. Envoyer chaque modification CAO en cours à l'ERP inonde les achats d'enregistrements inexploitables. Les acheteurs ignorent le flux ou poursuivent des révisions fantômes. Un déclencheur de validation défini sépare l'intention d'ingénierie d'une décision opérationnelle.

L'ECO transfère l'enregistrement, mais pas la responsabilité. La modification est examinée, approuvée et marquée comme actuelle dans le PDM, mais personne n'évalue la commande ouverte, le stock de révision A ni le fournisseur ayant déjà reçu l'ancien dossier. L'intégration a déplacé des données, pas la responsabilité.

Les échecs de vérification sont silencieux. Lorsqu'un enregistrement échoue à un contrôle—numéro d'article en double, parent de nomenclature manquant, unité de mesure invalide—l'intégration l'ignore ou crée un article en double. Les exceptions doivent être visibles pour un responsable désigné, pas noyées dans un journal.

Choisir une approche d'intégration

La bonne approche dépend des systèmes concernés, du volume de validations et de modifications et de la responsabilité de la maintenance. Un point de départ pratique est un flux unidirectionnel du PDM vers l'ERP, élargi à une synchronisation bidirectionnelle uniquement lorsque la responsabilité des champs et les règles de conflit sont clairement définies.

Quelle que soit l'architecture, commencez par un transfert de validation délimité : les achats doivent pouvoir identifier la révision applicable, localiser le plan ou la spécification validés et savoir à qui s'adresser lorsqu'un enregistrement échoue à la vérification. À partir de cette base, l'intégration peut être élargie à d'autres systèmes et circuits de retour à mesure que l'activité l'exige.

Vous préparez un projet PDM-ERP ? Parlez à CAD ROOMS de votre flux de données d'ingénierie.

Questions fréquentes

Quelles données doivent passer du PDM à l'ERP ?

Transférez les données d'ingénierie validées dont les équipes en aval ont besoin : identifiants et descriptions d'articles, révision et statut approuvés, informations de nomenclature pertinentes, références aux modifications et liens vers les plans ou spécifications contrôlés. Définissez le système responsable de chaque champ partagé avant d'automatiser le transfert.

Le PDM et l'ERP doivent-ils synchroniser chaque révision d'ingénierie ?

En règle générale, les équipes devraient définir un point de validation ou d'approbation pour l'usage opérationnel, au lieu d'envoyer chaque modification en cours à l'ERP. Si les achats ont besoin d'une visibilité anticipée, distinguez une notification de changement proposé d'un enregistrement approuvé.

Qui est responsable de la nomenclature lorsque le PDM et l'ERP sont connectés ?

Il n'existe pas de responsable universel pour toutes les nomenclatures. Définissez la responsabilité selon le type et le processus. Une EBOM peut relever du système d'ingénierie, tandis qu'une MBOM peut être gérée dans un flux PLM ou ERP orienté fabrication. Définissez aussi comment les modifications sont réconciliées entre les deux.

Quelle est la différence entre une EBOM et une MBOM dans une intégration PDM-ERP ?

Une nomenclature d'ingénierie (EBOM) représente l'intention de conception et prend généralement naissance dans le système d'ingénierie. Une nomenclature de fabrication (MBOM) représente la façon dont le produit est fabriqué, y compris les étapes de processus, les consommables et les alternatives approuvées, et est souvent gérée dans l'ERP ou dans un flux PLM orienté fabrication. Elles peuvent partager de nombreux articles mais différer en structure, quantité ou substituts. Dans une intégration, définissez où chaque nomenclature fait autorité et comment les modifications approuvées se propagent à la MBOM, au lieu de supposer qu'elles sont identiques.

Avons-nous besoin d'un PLM pour intégrer le PDM à l'ERP ?

Pas nécessairement. Les équipes avec un processus de validation simple et un volume limité de modifications peuvent connecter directement le PDM à l'ERP, en utilisant le flux de validation et d'ECO du PDM comme système d'enregistrement des décisions d'ingénierie. Le PLM apporte de la valeur lorsque le contrôle des modifications couvre plusieurs disciplines, des flux réglementés, la gestion de configuration multi-sites ou une gouvernance plus poussée de la MBOM. La décision dépend de la complexité du processus et des exigences de conformité, pas du fait qu'un ERP est connecté.

Comment gérer l'intégration ERP avec plusieurs systèmes CAO ?

Dans un environnement multi-CAO, l'intégration doit utiliser l'enregistrement d'ingénierie validé plutôt que de dépendre d'un format CAO natif particulier. Définissez un identifiant d'article cohérent, la révision approuvée, le statut de validation et les liens vers le plan ou la spécification contrôlés dont les utilisateurs ERP ont besoin. Conservez les fichiers CAO natifs et les chemins de fichiers de travail dans le système d'ingénierie, où leurs relations et droits d'accès peuvent être contrôlés.
