Les meilleurs formats de fichiers 3D pour la conception, le partage et la fabrication

Définition et types

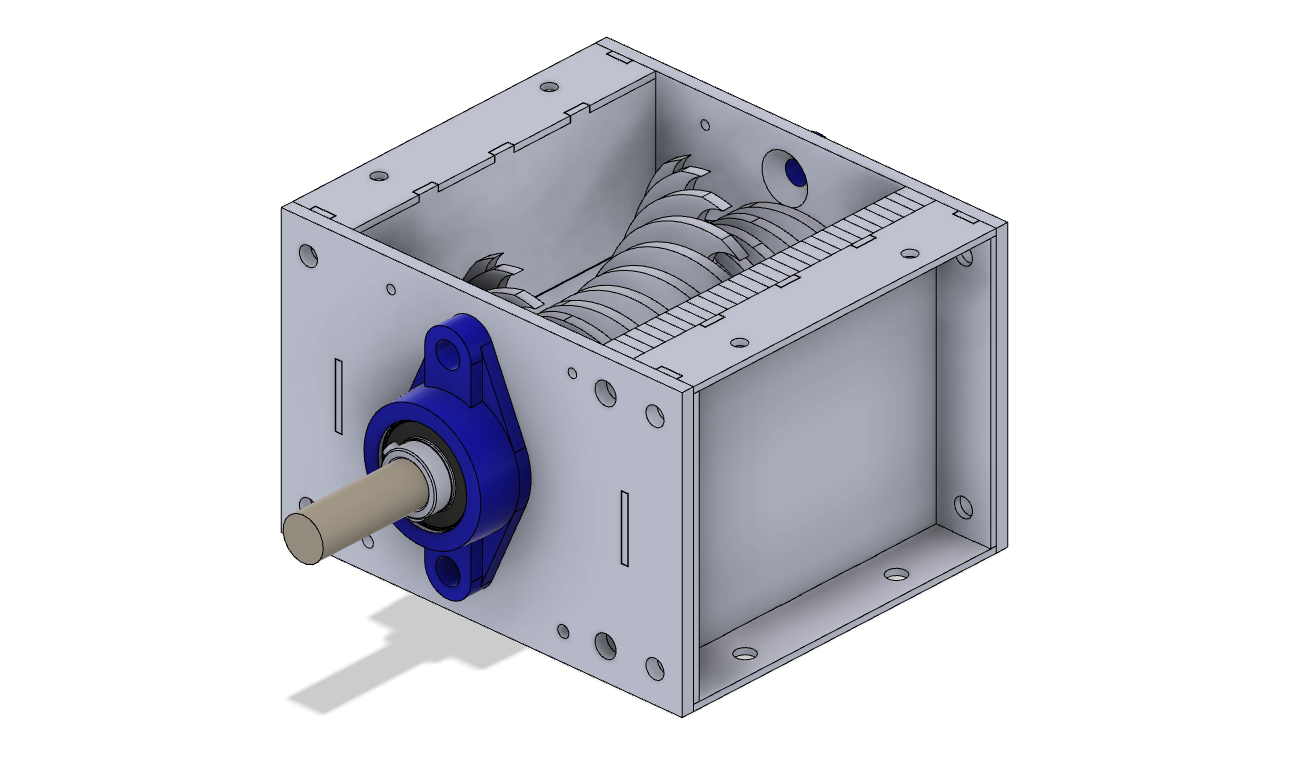

• Géométrie: Le fichier comprend des modèles 3D qui sont généralement définis par des points, des lignes ou des équations. Selon le format, la surface du modèle peut être un maillage, dont la qualité est limitée, ou des surfaces paramétriques, qui permettent d'obtenir des surfaces plus détaillées.

• Scène: Il s'agit de la position du modèle 3D par rapport aux différents plans. Elle prend également en compte les lumières et la caméra pour les fichiers utilisés pour le rendu du modèle.

• Apparence: Textures et couleurs appliquées à la surface du modèle. Seuls certains formats incluent ce type d'informations. Selon la technologie de fabrication utilisée, ces informations peuvent être ignorées. Par exemple, l'impression 3D FDM (Fused Deposition Modelling) ne permet généralement pas d'imprimer des objets avec plusieurs couleurs.

Présentation de CAD Rooms for TeamsNotre programme de développement de produits en accès anticipé où vous co-créez la plateforme dont vous avez toujours eu besoin.Accélérez votre délai de mise sur le marché et bénéficiez d'un accès anticipé aux fonctionnalités de la prochaine génération. Vos commentaires sont essentiels pour adapter les fonctionnalités à vos besoins.Rejoignez le programme avec 50% de réduction.

Formats de fichiers 3D en fonction de leur créateur :

• Propriétaires: Ces formats sont développés par des éditeurs de logiciels comme format principal pour leur outil de modélisation 3D spécifique. Ils fonctionnent bien, mais ne sont généralement pas compatibles avec d'autres logiciels. Par exemple, une conception au format F3D (Autodesk Fusion 360) ne peut pas être ouverte dans SolidWorks.

• Les formatsneutres: Il existe des formats neutres et ouverts développés par des organisations indépendantes. Ils sont assez populaires car ils sont compatibles avec la plupart des logiciels de modélisation 3D.

Les formats de fichiers 3D dépendent du moment où ils sont utilisés :

• Conception: Ces formats de fichier sont utilisés pendant le processus de conception, car il est facile de modifier le modèle 3D, l'apparence et la scène. Par exemple, si vous concevez dans Rhino, vous enregistrerez probablement les fichiers en utilisant leur propre format de fichier 3D (3DM).

• Fabrication: Il est courant d'exporter des conceptions d'un format propriétaire vers un format neutre pour la fabrication, car il est essentiel que le partenaire de fabrication puisse ouvrir correctement le fichier et transformer la conception en produit. Une fois que vous avez terminé votre conception Rhino au format 3DM, vous pouvez également l'exporter au format STL pour la fabrication.

Formats de fichiers 3D pour la conception

• .SLDPRT: il s'agit du format de fichier standard utilisé dans SolidWorks. Il s'agit d'un format propriétaire qui peut être combiné avec le format SLDASM, qui combine plusieurs fichiers SLDPRT pour créer un assemblage. Il est généralement utilisé pour les conceptions CAO complexes et est populaire dans les secteurs de l'ingénierie et de la fabrication.

• .STEP: Le format STEP ou STP est l'un des formats de fichiers neutres les plus populaires. Il couvre toutes les informations nécessaires à la fabrication d'un produit, y compris les formes, les caractéristiques, les propriétés des matériaux, etc. Il est pris en charge par la plupart des logiciels de modélisation 3D et il est modifiable, ce qui le recommande pour les projets collaboratifs. Ce format est également adapté à la fabrication.

• .F3D: Le format F3D est le format de fichier par défaut dans Autodesk Fusion 360. Même si les fichiers sont généralement stockés dans leur service cloud, il est possible de les exporter. Il comprend différents types d'informations, notamment des modèles 3D, des scènes et des attributs. Il s'agit d'un format relativement nouveau qui est rapidement adopté par les concepteurs et les ingénieurs.

• .BLEND: Le format de fichier propre à Blender est l'un des plus complets. Il permet de stocker des données sur les modèles 3D, les couleurs, les textures, les scènes et même les animations. Ce logiciel est utilisé dans les secteurs du design, des jeux vidéo et de l'animation.

• .3DS: Ce format est utilisé dans Autodesk 3ds Max. Il est similaire au format de fichier de Blender, car il stocke toutes les informations, y compris les dessins et les animations. Il est utilisé dans les secteurs des jeux vidéo et de l'animation, et c'est un format très populaire car le logiciel de modélisation 3D a été lancé en 1996.

• .SKP: il est utilisé dans SketchUp, un logiciel de modélisation 3D accessible utilisé principalement pour les dessins conceptuels et les rendus. Il s'agit d'un format populaire parmi les décorateurs d'intérieur et les architectes.

• .IGS: Ce format de fichier neutre reste l'un des plus populaires malgré le fait que le format STEP était censé le remplacer. Il est compatible avec de nombreux outils de modélisation 3D.

• .3DM: utilisé comme format standard dans Rhino et Grasshopper. Il est populaire dans les secteurs du design industriel et de l'architecture en raison des modèles complexes qu'il permet de générer et qui peuvent être stockés dans les fichiers 3DM sous forme de surfaces paramétriques ou de maillages plus simples.

• .IPT: le format Autodesk Inventor est similaire aux fichiers Solidworks ou Autodesk Fusion 360 car il permet de stocker des modèles 3D de haute qualité. En raison du portefeuille de logiciels d'Autodesk, Inventor est également capable de travailler avec des fichiers 2D. Plusieurs fichiers IPT peuvent être combinés en un fichier d'assemblage .IAM.

Formats de fichiers 3D pour la fabrication

• .STL: c'est le format le plus populaire dans l'industrie de la fabrication numérique. Les modèles 3D sont représentés sous la forme d'un maillage triangulaire de densité variable, sans couleurs, textures ou scènes. Il est utilisé lors des essais, en particulier avec l'impression 3D, car le maillage peut être facilement traité pour fabriquer des prototypes fonctionnels. Ce n'est pas le format le plus approprié pour les méthodes de fabrication complexes telles que l'usinage CNC.

• .OBJ: alternative très populaire aux fichiers STL. Il est pris en charge par la plupart des outils de modélisation 3D. Outre les modèles 3D, si vous le combinez avec un fichier au format MTL, vous pouvez inclure des textures et des couleurs. C'est donc l'un des meilleurs formats pour créer des prototypes à l'aide d'imprimantes 3D couleur telles que la série HP Jet Fusion.

• .3MF: également connu sous le nom de 3D Manufacturing Format, il s'agit d'un format neutre pris en charge par Microsoft, Autodesk, Ultimaker et bien d'autres. Ce format a été créé pour remplacer l'ancien format STL. Il regroupe les modèles 3D et des informations supplémentaires telles que les paramètres de fabrication pour l'impression 3D ou l'apparence du modèle.

• .DAE: Ce format de fichier est appelé COLLADA (COLLAborative Design Activity). Il a été conçu à l'origine comme un format permettant de transférer des données d'un logiciel à un autre, et il est compatible avec la plupart des outils de modélisation 3D, des moteurs de jeu et d'autres outils logiciels. Il est recommandé lorsqu'un produit est conçu avec plusieurs outils différents.

• .PLY: Inspiré de l'OBJ, le format de fichier PLY a été développé principalement pour stocker des informations capturées par des scanners 3D. Les fichiers comprennent des maillages ainsi que des couleurs et des textures. Il est pris en charge comme format d'exportation par certains outils de modélisation 3D.

• .STEP: Ce format de fichier de conception peut également être utilisé au cours du processus de fabrication et il est compatible avec presque tous les types de conception.

Formats de fichiers 2D pour la fabrication

Documentez votre projet avec la visionneuse 3D

Conclusion
