¿Se pueden usar Git o SVN para archivos CAD? Qué funciona, qué falla y cuándo usar PDM
Git y SVN pueden guardar revisiones CAD, pero no entienden automáticamente la geometría, los ensamblajes, las referencias ni los flujos de liberación de ingeniería. Esta guía explica cuándo basta un sistema de control de versiones general y cuándo resulta más práctico un PDM especializado en CAD.
Tabla de contenidos
Respuesta breve: Sí, Git o SVN pueden versionar archivos CAD, pero con límites claros. Git LFS mejora el almacenamiento de archivos binarios grandes y SVN ofrece versionado centralizado y bloqueo de archivos. Ninguno entiende de forma nativa la geometría CAD, los ensamblajes, los planos, las referencias, las aprobaciones ni la revisión con proveedores. A medida que crecen la colaboración y la complejidad, un sistema PDM especializado en CAD suele ser más práctico.
Los equipos de ingeniería suelen plantearse una pregunta razonable: ¿podemos usar Git o SVN para gestionar archivos CAD en vez de implantar un sistema PDM?
Git y Apache Subversion pueden conservar versiones históricas, registrar quién modificó un archivo, añadir notas de cambio y restaurar revisiones anteriores. Sin embargo, los archivos CAD mecánicos nativos no son código fuente. Normalmente son binarios, contienen relaciones complejas entre piezas, ensamblajes y planos, y no suelen poder fusionarse como archivos de texto.
La distinción más útil es la siguiente:
- Git o SVN como repositorio controlado de versiones aprobadas: suele ser una opción práctica para conservar instantáneas validadas, sobre todo si el equipo ya domina el control de versiones.
- Git o SVN como sistema diario de colaboración CAD: es posible en flujos limitados, pero se complica al aumentar los ensamblajes, los miembros del equipo, los proveedores y los requisitos de aprobación.
Por qué los equipos de ingeniería consideran Git o SVN
Git y SVN resultan atractivos porque muchas organizaciones ya los utilizan, saben administrarlos o pueden desplegarlos con un coste relativamente bajo.
Un repositorio puede ofrecer:
- Historial de cada revisión confirmada
- Registro de usuarios y marcas de tiempo
- Mensajes de commit como registro de cambios
- Etiquetas o ramas para versiones y variantes de diseño
- Restauración de archivos anteriores
- Acceso centralizado o remoto
- Opciones de alojamiento propio
- Permisos de acceso
- Un flujo que evita sobrescrituras accidentales
Estas funciones responden a preguntas habituales: ¿qué archivo está vigente?, ¿quién cambió el modelo?, ¿podemos restaurar la revisión anterior?, ¿cómo conservamos una liberación aprobada?
En el debate de Reddit «I’m thinking of using Git to manage CAD drawings with a revision change log», el autor original plantea conservar revisiones CAD con un registro de cambios y instantáneas aprobadas, junto con archivos PDF, STEP e imágenes. Es un caso realista si el repositorio funciona como archivo controlado y no como entorno principal de colaboración CAD diaria.
Qué dice la investigación reciente sobre el control de versiones CAD
Las limitaciones del control de versiones CAD van más allá de una plataforma concreta.
Un estudio de CHI de 2026, Untangling the Timeline: Challenges and Opportunities in Supporting Version Control in Modern Computer-Aided Design, revisó sistemáticamente 170 conversaciones en foros. Identificó desafíos recurrentes relacionados con:
- Gestión de historiales de versiones
- Continuidad entre archivos vinculados y exportados
- Alcance y granularidad de las versiones
- Distribución de versiones entre usuarios y organizaciones
El estudio sostiene que el control de versiones CAD no es solo un problema de almacenamiento. También afecta a la trazabilidad, las dependencias, la colaboración, el acceso y la forma de describir e interpretar los cambios de diseño.
Por eso muchos equipos siguen improvisando con carpetas, nombres de archivo, hojas de cálculo, repositorios y registros manuales. Una herramienta puede conservar cada revisión sin gestionar las relaciones ni el significado técnico de los cambios.
Cuándo pueden funcionar Git o SVN para CAD
Git o SVN pueden ser suficientes cuando se cumplen la mayoría de estas condiciones:
- Una sola persona controla la mayoría de las modificaciones.
- El equipo es pequeño y técnicamente experimentado.
- Los archivos son independientes o tienen referencias simples y estables.
- El repositorio se usa principalmente para instantáneas de versiones aprobadas.
- Rara vez dos personas necesitan editar el mismo archivo a la vez.
- La comparación visual se realiza manualmente en la aplicación CAD.
- Las aprobaciones se gestionan fuera del repositorio.
- Los proveedores no necesitan acceso controlado desde el navegador.
- El equipo puede mantener reglas claras de nombres, etiquetas y bloqueo.
- La carga de un PDM formal superaría la necesidad actual.
Por ejemplo, un paquete de revisión aprobado podría incluir:
Contenido de la liberación | Archivo de ejemplo | Finalidad |
Ensamblaje nativo | gearbox-assembly.SLDASM | Conserva el ensamblaje editable |
Piezas nativas | gearbox-housing.SLDPRT, gearbox-shaft.SLDPRT | Conserva los componentes referenciados |
Plano liberado | gearbox-drawing.pdf | Ofrece un plano aprobado y accesible |
Exportación CAD neutra | gearbox-export.step | Facilita fabricación e interoperabilidad |
Registro de cambios | CHANGELOG.md | Documenta qué cambió y por qué |
El commit o la etiqueta identifica la revisión aprobada y los archivos que pertenecen a ella. La dificultad aparece cuando el repositorio debe coordinar trabajo activo entre varias personas y archivos CAD interdependientes.
Por qué los archivos CAD son diferentes del código fuente
Los archivos CAD suelen ser binarios
Git muestra con precisión líneas añadidas, eliminadas o modificadas en texto:
- hole_diameter = 10 + hole_diameter = 12
En un archivo CAD nativo, quizá solo muestre:
Binary file changed
Git puede usar atributos y herramientas externas de conversión, pero requieren configuración y software compatible. Git no entiende por sí mismo la geometría CAD, por lo que no puede explicar automáticamente si cambió un diámetro, se eliminó una operación, se actualizó el material, se movió un componente, cambió una cota o se sustituyó una referencia.
Los cambios CAD normalmente no se pueden fusionar como código
Dos miembros del equipo de desarrollo pueden modificar líneas distintas y fusionarlas. En CAD mecánico nativo, dos versiones binarias del mismo modelo suelen requerir elegir una, reproducir manualmente un cambio o prevenir el conflicto mediante bloqueo y propiedad. Por eso un flujo gestionado de check-in/check-out suele ser más útil que la fusión paralela.
Los proyectos CAD contienen dependencias
Un proyecto CAD rara vez es un único archivo independiente:
- Ensamblaje principal
- Subensamblaje A
- Pieza A1
- Pieza A2
- Subensamblaje B
- Planos
- Referencias externas
- Exportaciones de fabricación
Renombrar, mover o restaurar un archivo puede afectar a ensamblajes, planos y datos de fabricación. Git y SVN rastrean archivos y carpetas, pero no entienden automáticamente las relaciones técnicas entre ensamblajes, piezas, planos y salidas derivadas.
¿Git LFS resuelve el control de versiones CAD?
Git LFS resuelve parte del problema de almacenamiento, no todo el flujo de trabajo CAD.
Git Large File Storage sustituye archivos grandes del repositorio por punteros de texto y almacena el contenido binario en un servidor remoto:
git lfs install git lfs track "*.SLDPRT" git lfs track "*.SLDASM" git lfs track "*.STEP" git lfs track "*.DWG" git add .gitattributes
Git LFS puede ayudar a
- Versionar binarios CAD grandes
- Mantener más manejable el repositorio Git
- Reducir datos descargados en clones y fetch habituales
- Conservar el proceso de commit y push
- Aplicar controles de acceso del repositorio
- Bloquear archivos cuando servidor y cliente admiten Git LFS locking
Git LFS no proporciona automáticamente
- Comparación de geometría CAD
- Seguimiento de referencias de ensamblajes
- Gestión de relaciones entre planos y modelos
- Extracción de metadatos CAD
- Visualización 3D en navegador
- Flujos de aprobación de ingeniería
- Estados de liberación
- Acceso de revisión específico para proveedores
- Gestión de BOM o cambios de ingeniería
- Una experiencia diseñada para usuarios no técnicos
Git LFS facilita el almacenamiento de archivos CAD grandes, pero no añade funciones específicas de CAD.

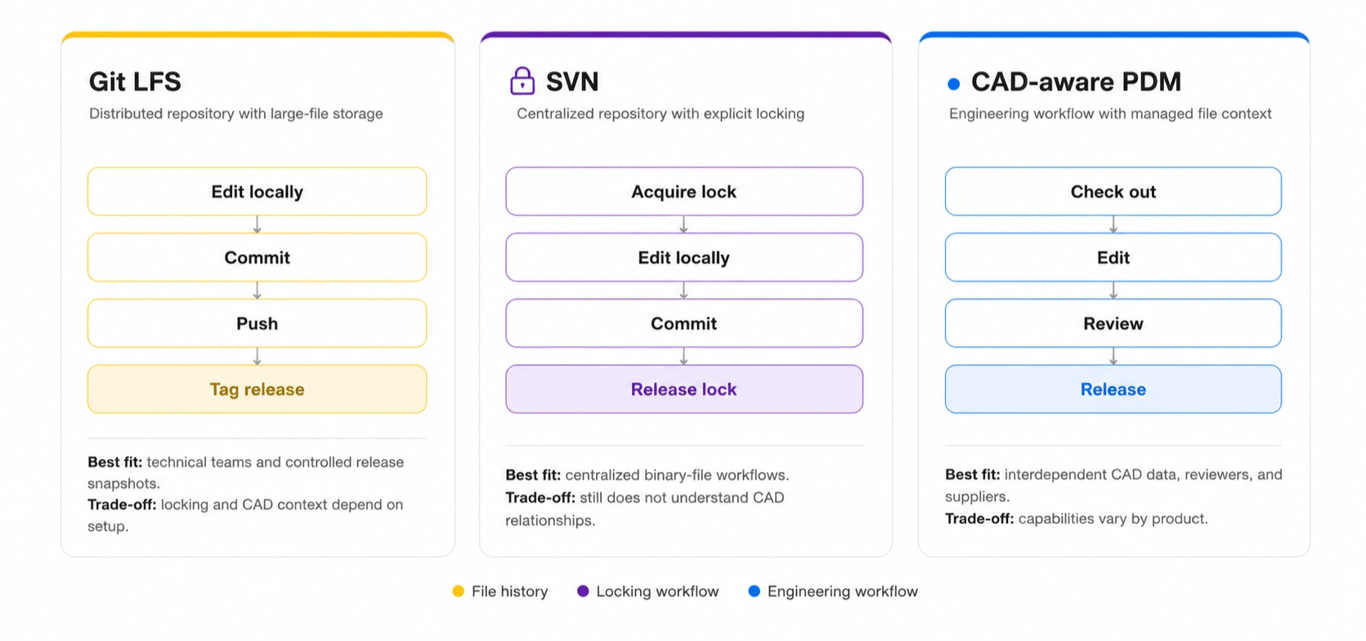

¿Es SVN mejor que Git para CAD?
SVN puede resultar más sencillo en algunos flujos tradicionales porque utiliza un repositorio centralizado y ofrece bloqueo explícito.
Apache Subversion admite un modelo de bloquear antes de editar, commits atómicos, un único mensaje para la revisión completa y diferenciación binaria al transmitir y almacenar revisiones sucesivas.
Puede ser atractivo cuando:
- Se desea una única fuente central de verdad.
- Los archivos CAD no se pueden fusionar.
- Solo una persona debe editar un archivo a la vez.
- El equipo prefiere checkout y commit a ramas y fusiones.
- El repositorio contiene muchos binarios.
- La organización ya mantiene infraestructura SVN.
Aun así, SVN no comprende geometría, estructuras de ensamblajes, planos, diferencias visuales ni estados de liberación. Puede ser más natural que Git para versionado centralizado y bloqueo, pero no es un PDM especializado en CAD.
Git vs Git LFS vs SVN vs almacenamiento en la nube vs PDM
Capacidad | Git | Git LFS | SVN | Almacenamiento en la nube | PDM especializado en CAD |
Versiones históricas | Sí | Sí | Sí | Normalmente | Sí |
Restaurar versiones | Sí | Sí | Sí | Normalmente | Sí |
Notas de cambio | Commits | Commits | Logs | Limitadas | Normalmente |
Binarios grandes | Limitado | Mejor | Bueno | Bueno | Variable |
Bloqueo de archivos | Depende del flujo | En configuraciones compatibles | Integrado | Limitado | Normalmente |
Diff y fusión de texto | Fuerte | Fuerte para texto | Compatible | No | No es su objetivo principal |
Fusión CAD nativa | No | No | No | No | Normalmente limitada |
Comparación geométrica | No por defecto | No por defecto | No por defecto | No | Variable |
Referencias de ensamblaje | No | No | No | No | Variable |
Visualización CAD web | No | No | No | Normalmente no | Variable |
Aprobación y liberación | Manual | Manual | Manual | Limitada | Variable |
Revisión de proveedores | Acceso al repositorio | Acceso al repositorio | Acceso al repositorio | Enlaces compartidos | Controlada; depende del producto |
Facilidad para no técnicos | Baja | Baja | Media | Alta | Normalmente mayor |
Alojamiento propio | Sí | Sí | Sí | Depende | Depende |
No debe asumirse que todo PDM incluye cada capacidad de la última columna: el soporte de formatos, la detección de relaciones, la comparación geométrica, la BOM y las aprobaciones varían según el producto.
Tres escenarios prácticos
1. Una persona responsable del diseño archiva revisiones liberadas
Git LFS o SVN pueden bastar. Se completa el diseño, se exportan PDF, STEP y archivos de fabricación, se confirma el paquete completo, se añade una etiqueta de revisión y se mantiene una copia externa. El repositorio actúa como archivo controlado de liberaciones.
2. Un equipo técnico pequeño trabaja con archivos sencillos
Git LFS o SVN pueden funcionar con controles estrictos:
- Bloquear archivos no fusionables antes de editarlos.
- Evitar ediciones simultáneas.
- Asignar propietarios a ensamblajes y piezas.
- Definir reglas de nombres, carpetas y liberación.
- Confirmar juntos los archivos relacionados.
- Validar referencias antes de liberar.
- Evitar renombrados o movimientos no controlados.
- Formar a todo el equipo.
Pensemos en un equipo de cuatro personas que trabaja en SOLIDWORKS con un ensamblaje de 350 piezas. Si dos personas modifican la misma carcasa desde una revisión común, Git LFS puede guardar ambos archivos binarios, pero no puede combinar un cambio en el patrón de taladros con otro en el espesor de pared ni señalar qué planos deben actualizarse. El coste del software puede ser bajo, pero el equipo lo compensa con más disciplina, formación y coordinación manual.
3. Un equipo multi-CAD colabora con proveedores
El PDM es más apropiado cuando varias personas trabajan con archivos interdependientes, existen muchas referencias, se necesita colaboración controlada con proveedores, participantes sin CAD requieren revisión web y los archivos deben pasar por estados formales.
Cómo decidir si Git o SVN siguen siendo suficientes
Git o SVN pueden bastar si:
Principalmente archiva liberaciones aprobadas.
La estructura CAD es sencilla.
Una persona controla la mayoría de cambios.
Todo el equipo entiende el control de versiones.
No necesita revisión CAD en navegador.
No necesita comparación consciente del diseño.
Gestiona aprobaciones fuera del repositorio.
Los proveedores no necesitan acceso directo controlado.
Acepta gestionar manualmente las relaciones entre archivos.
Considere pasar a PDM si:
Se sobrescribe trabajo con frecuencia.
Los ensamblajes contienen muchos archivos vinculados.
Los archivos se renombran o mueven a menudo.
Se usan varios sistemas CAD.

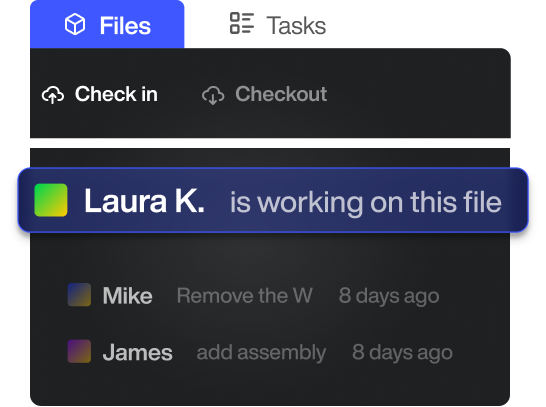

Necesita check-in/check-out gestionado.
Necesita revisión visual o anotaciones.
Debe separar datos liberados de trabajo en curso.
Importan la auditoría y el historial de aprobaciones.
El repositorio dificulta el trabajo de usuarios no técnicos.

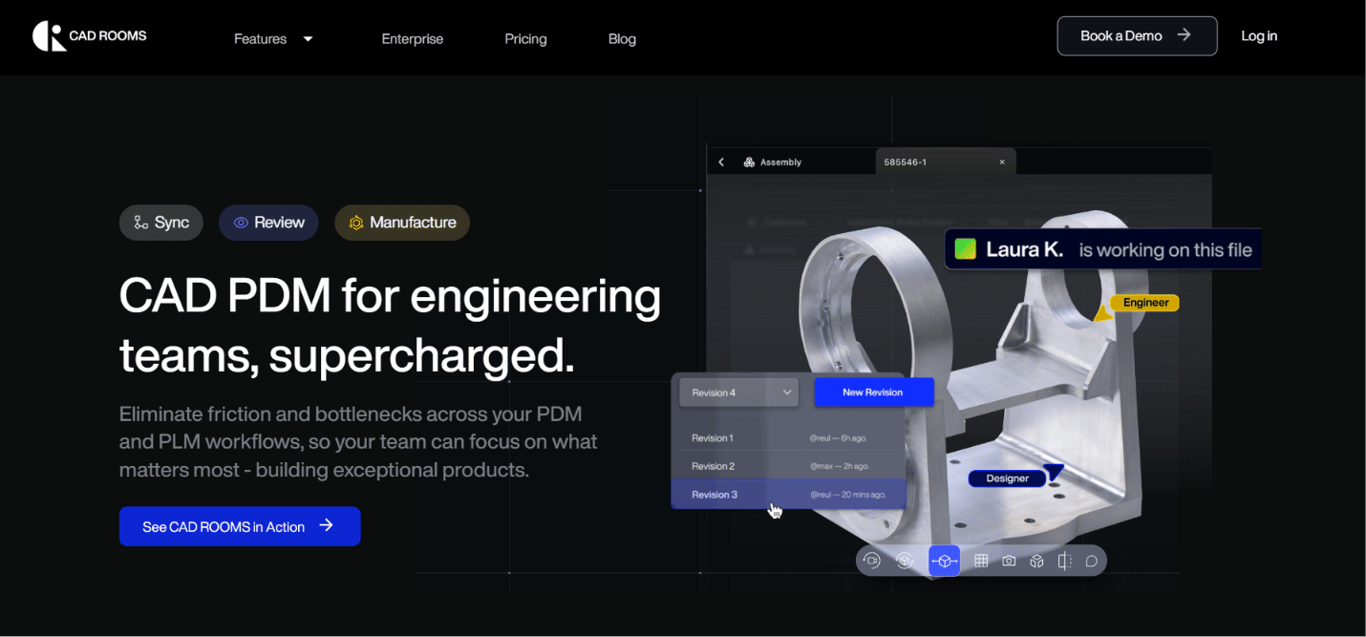

Dónde encaja CAD ROOMS
CAD ROOMS es relevante cuando un equipo ha superado las carpetas compartidas, hojas de cálculo, servicios genéricos de almacenamiento en la nube, Git o SVN, pero no quiere la infraestructura de un PDM tradicional local. Un flujo PDM estructurado para revisiones, aprobaciones y liberación sustituye muchos controles manuales.
Para un equipo que solo gestiona unos pocos archivos independientes, Git LFS o SVN pueden seguir siendo suficientes. Cuando aparecen ensamblajes, revisiones con proveedores y liberaciones formales, las funciones PDM más útiles son:
- Historial de versiones CAD
- Check-in/check-out
- Edición local mediante la aplicación de escritorio
- Gestión multi-CAD
- Revisión de diseño en navegador
- Comentarios y uso compartido controlado
- Relaciones entre archivos
- Roles y permisos
- Historial de auditoría
- Colaboración con proveedores y revisores externos
Git o SVN pueden seguir siendo mejores para código fuente, archivos de diseño textuales o archivos personales sencillos. El PDM gana valor cuando la pregunta deja de ser «¿cómo almacenamos versiones?» y pasa a ser «¿cómo coordinamos datos, personas, referencias, revisiones, permisos y liberaciones?»
Respuesta final: ¿se puede usar Git o SVN para CAD?
Sí. Git y SVN gestionan archivos CAD a un nivel básico de versionado. Git LFS mejora el manejo de binarios grandes y el modelo centralizado de SVN puede ser más natural para archivos no fusionables.
Pero ninguno entiende automáticamente geometría, dependencias de ensamblajes, relaciones de planos, estados de liberación, revisión de proveedores ni aprobaciones.
- Use Git o SVN si necesita historial técnico y puede gestionar manualmente el proceso de ingeniería.
- Use PDM si necesita que el sistema respalde el proceso alrededor de los archivos.
Preguntas frecuentes
¿Puede Git gestionar archivos SOLIDWORKS?
Sí. Git puede almacenarlos y Git LFS facilita el manejo de
.SLDPRT, .SLDASM y .SLDDRW. No entiende automáticamente ensamblajes, referencias, operaciones ni geometría. Consulte cómo compartir archivos SOLIDWORKS con proveedores.¿Puede Git LFS almacenar archivos CAD?
Sí. Git LFS guarda el contenido binario fuera de la base estándar de objetos y mantiene punteros de texto en Git. Mejora el almacenamiento, pero no añade funciones CAD.
¿Es SVN mejor que Git para CAD?
Puede ser más sencillo para equipos que prefieren repositorio central y bloqueo antes de editar. Sigue siendo un sistema general, no un PDM especializado.
¿Pueden dos personas fusionar cambios del mismo archivo CAD?
Normalmente no como se fusiona código. Los modelos binarios editados por separado suelen requerir conciliación manual en la aplicación CAD.
¿Puede Git seguir ensamblajes y referencias CAD?
Git sigue archivos y rutas, pero no entiende que un archivo es un ensamblaje y otro su componente o plano. Los sistemas especializados muestran estas dependencias mediante relaciones de archivos en el visor CAD.
¿Sirve Git para el control de revisiones CAD?
Sí para profesionales que trabajan de forma individual, equipos técnicos, proyectos simples y archivos de liberaciones aprobadas. Se vuelve más difícil al crecer los ensamblajes, usuarios, aprobaciones y colaboración externa.
¿Puede usarse Git solo para instantáneas CAD aprobadas?
Sí. Es uno de los usos más prácticos: confirmar paquetes completos, añadir etiquetas y conservar archivos nativos, formatos neutros, planos y registros de cambios.
¿Cuándo pasar de Git o SVN a PDM?
Cuando la coordinación manual, la formación, las referencias rotas, el acceso, las liberaciones o la colaboración con proveedores consumen demasiado tiempo o aumentan el riesgo.
¿Cuál es la diferencia entre Git y PDM?
Git rastrea principalmente el contenido y el historial del repositorio. PDM gestiona los datos de ingeniería y su contexto operativo: relaciones, check-in/check-out, permisos, revisión, liberación y auditoría.
¿Siempre hace falta PDM para CAD?
No. Una persona o un equipo pequeño con archivos sencillos puede no necesitarlo. Depende de la complejidad, las relaciones, el cumplimiento y la capacidad de mantener procesos manuales.
¿CAD ROOMS es una alternativa a Git o SVN para CAD?
Sí, para equipos que necesitan más que historial básico. El control de versiones en CAD ROOMS combina check-in/check-out, historial, relaciones, revisión web, permisos y colaboración externa.
Referencias
- Deng, Y., Zhang, S., Cheng, K., Olechowski, A. y Zhou, S. Untangling the Timeline: Challenges and Opportunities in Supporting Version Control in Modern Computer-Aided Design. CHI 2026.
- Documentación oficial de Git Large File Storage
- Documentación oficial de Git gitattributes
- Documentación de bloqueo de Git LFS
- Funciones oficiales de Apache Subversion
