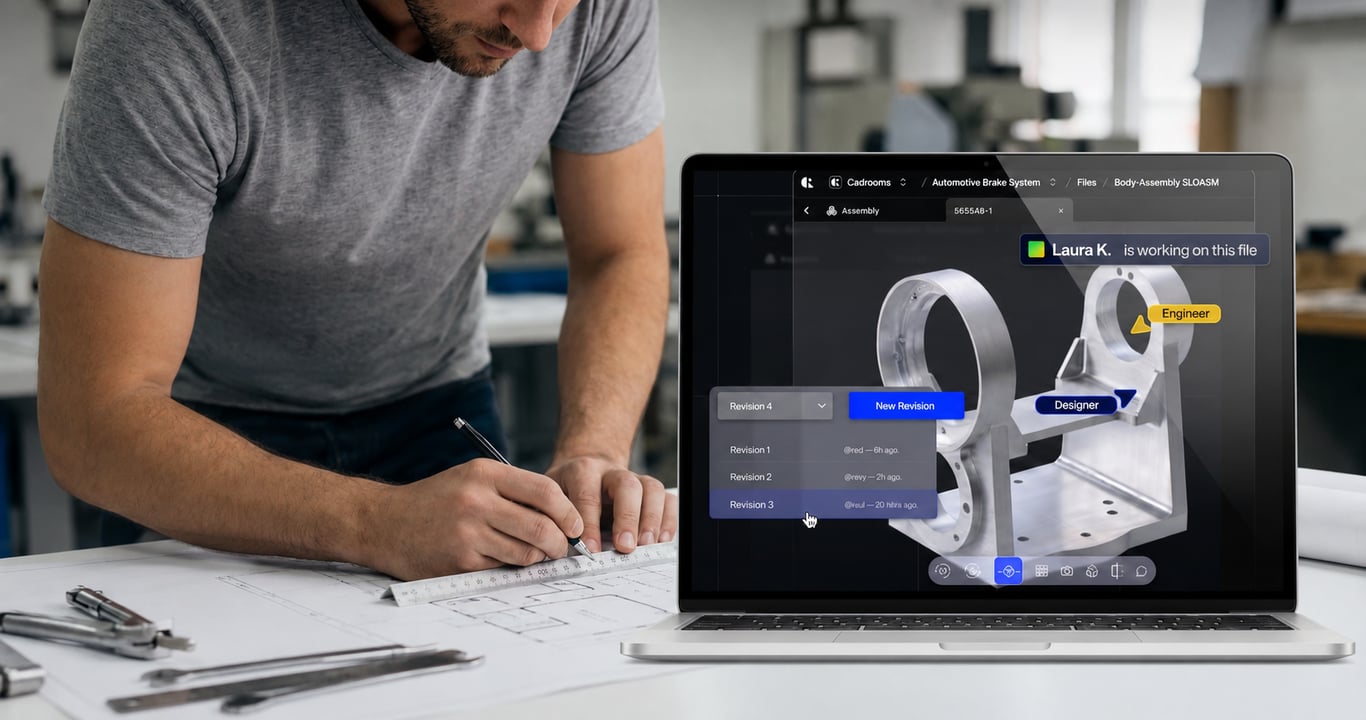

PDM-Workflow erklärt: Revisionskontrolle, Freigaben und Release

Direkte Antwort: Ein PDM-Workflow ist der Prozess, mit dem Engineering-Teams CAD-Dateien von der Erstellung über Revision, Prüfung, Freigabe, Release und Änderungen verwalten. Er steuert, wer Dateien bearbeiten darf, welche Version aktuell ist, wer Änderungen genehmigen muss und wann ein Design bereit für Fertigung, Lieferanten oder Kunden ist — etwas, das geteilte Laufwerke, E-Mail und manuelle Dateinamen nicht zuverlässig leisten können.

Ohne klaren PDM-Workflow verlassen sich Engineering-Teams häufig auf geteilte Laufwerke, E-Mail-Anhänge, manuelle Dateinamen und informelle Freigaben. Das funktioniert am Anfang, führt aber schnell zu doppelten Dateien, überschriebenem Arbeitsstand, falschen Revisionen bei Lieferanten und Verwirrung zwischen Konstruktion, Management und Fertigungspartnern.

Ein universitäres Engineering-Team beschrieb den Schmerz einfach: Man sei „sehr froh, vom Google-Drive-CAD-PDM wegzukommen“, weil es „nicht das Beste“ gewesen sei.

Ein PDM-Workflow (Product Data Management) gibt diesem Prozess Struktur. Er definiert, wie CAD-Dateien, Zeichnungen, Dokumente, Revisionen und Freigaben durch den Engineering-Prozess laufen, und macht diesen Ablauf für alle Beteiligten sichtbar — vom Konstrukteur einer Komponente bis zum Lieferanten, der sie produziert.

Dieser Beitrag erklärt, wie ein typischer PDM-Workflow funktioniert, was jede Phase leistet, wo geteilte Laufwerke scheitern und was ein guter Cloud-PDM-Workflow für kleine und mittelgroße Engineering-Teams enthalten sollte.

Leitfaden, wie ein PDM-Workflow CAD-Dateien, Revisionen, Freigaben, Releases, Lieferanten und Änderungen in Engineering-Teams steuert.

Was ist ein PDM-Workflow?

Ein PDM-Workflow ist eine strukturierte Methode zur Verwaltung von Produktdesigndaten. In einem typischen Engineering-Team kann ein Teil oder eine Baugruppe mehrere Stufen durchlaufen:

In Bearbeitung

Interne Prüfung

Freigabe

Für Fertigung released

Später überarbeitet oder geändert

PDM-Software macht diese Stufen sichtbar und kontrollierbar. Statt sich auf Dateinamen wie final_v3_FREIGEGEBEN_revidiert.step zu verlassen, verfolgt das System Status, Eigentümer, Revisionshistorie und Berechtigungen — damit das Team immer weiß, welche Version aktuell ist und wer verantwortlich ist.

Stufen eines typischen PDM-Workflows

Stufe	Was passiert	Typische Rollen
In Bearbeitung	Ingenieur erstellt oder bearbeitet CAD-Dateien und Begleitdokumente	Konstruktionsingenieur
Check-in / Check-out	Dateien werden während der Bearbeitung gesperrt und nach dem Speichern entsperrt	Konstruktionsingenieur
Revision	Eine neue Version wird erfasst; frühere Revisionen bleiben erhalten	Konstruktionsingenieur
Prüfung	Prüfer kommentieren, fordern Änderungen an oder genehmigen	Lead Engineer, Projektmanager, Qualität, Fertigung
Freigabe	Dateien werden auf Basis des Feedbacks akzeptiert oder abgelehnt	Manager / Freigeber
Release	Das Design wird zur offiziellen Version für die Nutzung	Engineering, Fertigung, Lieferanten
Änderung	Eine Änderungsanforderung erzeugt nach dem Release eine neue Revision	Ingenieur, Lieferant, Kunde, Manager

Ein typischer PDM-Workflow Schritt für Schritt

1. CAD-Datei erstellen oder hochladen

Der Workflow beginnt, wenn ein Ingenieur eine CAD-Datei erstellt oder hochlädt. Das kann ein Teil, eine Baugruppe, eine Zeichnung, eine STEP-Datei, ein PDF oder ein Begleitdokument sein.

In dieser Phase wird die Datei meist als in Bearbeitung markiert. Der Ingenieur kann weiter daran arbeiten, aber andere Nutzer sollten klar erkennen können, dass sie noch nicht freigegeben oder released ist.

2. Metadaten und Struktur hinzufügen

Gute PDM-Workflows speichern nicht nur Dateien. Sie speichern auch Informationen über diese Dateien, etwa:

Teilenummer

Projekt

Kunde

Material

Revision

Eigentümer

Status

Zugehörige Zeichnungen oder Baugruppen

Diese Metadaten erleichtern später Suche, Filterung, Wiederverwendung und Verständnis von Designdaten. Außerdem reduzieren sie die Abhängigkeit von Ordnerstrukturen oder langen Dateinamen.

3. Bearbeitung mit Check-in und Check-out steuern

In vielen PDM-Workflows nutzen Ingenieure Check-in und Check-out, um zu verhindern, dass Arbeit überschrieben wird. Wenn eine Person eine Datei bearbeitet, sehen andere, dass sie gesperrt oder in Bearbeitung ist.

Das verhindert typische Probleme geteilten Laufwerke: zwei Personen bearbeiten unterschiedliche Kopien derselben Datei, oder eine ältere Version ersetzt versehentlich den neuesten Stand.

4. Revisionen verwalten

Revisionskontrolle ist eine Kernfunktion von PDM. Wenn sich ein Design ändert, erfasst das System eine neue Revision, statt die alte Version zu verlieren.

Ein einfacher Revisionsprozess kann so aussehen:

Revision A: erste genehmigte Version

Revision B: Update nach Designänderung

Revision C: Release nach Fertigungsfeedback

Ziel ist klarzumachen, welche Version aktuell ist, welche Versionen historisch sind und warum eine Änderung vorgenommen wurde.

Cloud-PDM-Plattformen wie CAD ROOMS halten diesen Nachweis automatisch in der Versionshistorie fest — jeder Check-in wird zu einer neuen Revision, während frühere Versionen, Eigentümer und Zeitstempel erhalten bleiben.

Für wachsende Engineering-Teams kann der Wechsel von informellem Dateispeicher zu formaler Revisionskontrolle ein wichtiger Wendepunkt sein. Eine Biotech-Engineering-Leitung beschrieb ein formales Revisionskontrollsystem als „große Verbesserung“, während ihr Team sich auf Skalierung vorbereitete.

5. Dateien zur Prüfung senden

Wenn der Ingenieur bereit ist, wandert die Datei in die Prüfung. Prüfer können Senior Engineers, Projektmanager, Qualitätsteams, Fertigungsteams oder externe Lieferanten sein.

Während der Prüfung können Beteiligte:

Kommentare hinzufügen

Änderungen anfordern

Versionen vergleichen

Zeichnungen prüfen

Herstellbarkeit bestätigen

Die Datei genehmigen oder ablehnen

Prüfung ist wichtig, weil sie den Entscheidungsprozess dokumentiert. Statt in E-Mail-Threads oder Chatnachrichten verborgen zu bleiben, sind Freigaben direkt mit der Designdatei und ihrer Revision verbunden.

Cloud-native Plattformen wie CAD ROOMS bearbeiten diesen Schritt direkt im Browser: Prüfer können das Modell im 3D Viewer öffnen, Teile messen, Schnitt- oder Explosionsansichten betrachten und Kommentare oder Anmerkungen hinzufügen — ohne Dateien zu exportieren oder CAD-Plugins zu installieren.

6. Genehmigen und releasen

Nach der Prüfung kann die Datei genehmigt und released werden. Eine released Datei ist die Version, die das Unternehmen als einsatzbereit betrachtet.

Je nach Unternehmen kann Release bedeuten:

Bereit für Fertigung

Bereit zur Übergabe an Lieferanten

Bereit für Kundenfreigabe

Bereit für Einkauf oder Angebot

Bereit zur Archivierung als offizieller Designnachweis

Nach dem Release werden Berechtigungen oft strenger. Nur autorisierte Nutzer dürfen die Datei ändern, und Änderungen erfordern möglicherweise eine formale Änderungsanforderung.

7. Änderungen nach dem Release verwalten

Designs ändern sich häufig nach dem Release. Ein guter PDM-Workflow macht diese Änderungen kontrolliert statt chaotisch.

Wenn eine released Datei geändert werden muss, sollte das Team sehen können:

Was geändert wurde

Wer die Änderung angefordert hat

Warum sie nötig war

Welche Revision betroffen ist

Wer die neue Version genehmigt hat

Ob Lieferanten oder Hersteller informiert werden müssen

Das ist besonders wichtig für Teams mit externen Partnern, denn die falsche Revision kann Verzögerungen, Nacharbeit und teure Fertigungsfehler verursachen.

In CAD ROOMS werden Änderungen nach dem Release als Engineering Change Order (ECO) strukturiert — Änderungsanforderung, betroffene Revisionen, Freigeber und finale released Version werden im selben Datensatz verfolgt, damit Lieferanten und Hersteller genau wissen, welche Version die vorherige ersetzt.

Wo Lieferanten und Hersteller hineinspielen

Für die meisten Engineering-Unternehmen endet der PDM-Workflow nicht beim internen Team. Lieferanten, Hersteller und manchmal Kunden sind ebenfalls auf die richtige Designversion angewiesen.

Ein kontrollierter PDM-Workflow sollte sicherstellen:

Lieferanten erhalten nur released und genehmigte Dateien, keine Work-in-Progress-Versionen

Externer Zugriff ist auf bestimmte Projekte, Ordner oder Dateien begrenzt

Lieferantenfeedback kann als Kommentar oder Änderungsanforderung ins System zurückfließen

Released Revisionen sind auch Monate später leicht zu identifizieren

Fertigungsdateien werden nicht über unkontrollierte E-Mail-Anhänge oder persönliche Links geteilt

Wenn Lieferanten keinen einfachen Zugang zum PDM-System haben, greifen Teams oft wieder auf E-Mail oder geteilte Links zurück, um STEP-Dateien, Zeichnungen und Anweisungen zu senden. Das zerstört einen Großteil des Workflow-Werts, weil der Lieferant mit einer Kopie arbeitet, die das PDM-System nicht mehr verfolgt. Für verteilte Teams muss sichere Lieferantenkollaboration Teil des Workflows selbst sein.

Das ist einer der stärksten Gründe, warum KMU speziell Cloud-PDM einführen: Lieferantenkollaboration sollte keine VPNs, exportierten ZIP-Dateien, unkontrollierten E-Mail-Anhänge oder voll bezahlte Seats für jeden externen Partner erfordern. Ein cloud-nativer PDM-Workflow sollte die richtigen released Dateien mit den richtigen Personen teilen, ohne Work-in-Progress-Designs offenzulegen oder getrennte Kopien zu erzeugen.

Eine Aerospace-Startup beschrieb den Wert kontrollierten Teilens klar: Eine Live-Ansicht der CAD-Datenverwaltung teilen zu können, sei „unglaublich nützlich“ gewesen, weil dem Team genau das gefehlt habe.

Warum geteilte Laufwerke mit PDM-Workflows kämpfen

Geteilte Laufwerke wie Dropbox, Google Drive, OneDrive oder generische Dateiserver sind für Basisspeicher nützlich. Sie sind aber nicht für Engineering-Workflows gemacht, und die Lücke wird offensichtlich, sobald ein Team mit Revisionen, Freigaben und externen Partnern arbeitet. Deshalb suchen viele Teams irgendwann nach einer Google-Drive-Alternative für CAD-Datenmanagement oder einer OneDrive-Alternative für CAD-Dateien.

Workflow-Anforderung	Mit geteilten Laufwerken	Mit PDM
Revisionskontrolle	Manuelle Namen wie `final_v3_FREIGEGEBEN`	Automatische, strukturierte Revisionen
Freigabestatus	In E-Mails oder Chat versteckt	Mit Datei und Revision verbunden
Bearbeitung	Risiko von Überschreiben und Duplikaten	Check-in / Check-out und Versionshistorie
Audit Trail	Begrenzt oder nicht vorhanden	Vollständige Historie von Änderungen und Freigaben
Lieferantenzugriff	E-Mail, geteilte Links, Ad-hoc-Ordner	Kontrollierter, berechtigungsbasierter Zugriff auf released Dateien
Suchbarkeit	Ordner- und Dateinamen	Metadaten, Status, Projekt und Revisionsfilter
Risiko der falschen Datei	Hoch	Niedrig — die letzte released Version ist klar erkennbar

Das Problem ist nicht nur Speicher. Es ist das Fehlen eines kontrollierten Workflows um Designdaten — genau dafür ist PDM gebaut.

Was ein guter Cloud-PDM-Workflow enthalten sollte

Ein starker Cloud-PDM-Workflow sollte enthalten:

Klarer Dateistatus: in Bearbeitung, Prüfung, genehmigt, released

Revisionshistorie

Rollenbasierte Berechtigungen

Prüf- und Freigabeschritte

Sicherer Zugriff für Lieferanten und Hersteller

Durchsuchbare Metadaten

Audit Trails

Einfacher Zugriff von überall

Minimaler IT-Aufwand

Für kleine und mittelgroße Engineering-Unternehmen ist Cloud-PDM besonders hilfreich, weil es dieses Maß an Workflow-Kontrolle ohne schwere Infrastruktur und Administration traditioneller PDM-Systeme bietet. Teams, die Optionen vergleichen, können auch die besten Cloud-PDM-Lösungen für KMU prüfen. Ziel ist nicht mehr Prozess, sondern das Entfernen riskanter Workarounds — manuelle Namen, E-Mail-Freigaben, unkontrolliertes Lieferantenteilen und Unsicherheit über die aktuelle Revision. Teams mit formaleren Release- und ECO-Prozessen können außerdem Cloud-PDM-Plattformen mit anpassbaren Workflows evaluieren.

Wie CAD ROOMS einen Cloud-PDM-Workflow unterstützt

CAD ROOMS ist für KMU und Hardware-Teams gebaut, die einen strukturierten PDM-Workflow ohne Kosten und Komplexität traditioneller On-Premise-PDMs wollen. Die Plattform umfasst Versionskontrolle, Check-in / Check-out, Revisionshistorie, Engineering Change Orders (ECOs), Release und Audit Logs als Standardfunktionen — nicht als kostenpflichtige Add-ons oder Plugins.

Prüfung und Freigabe finden im integrierten 3D Viewer von CAD ROOMS statt, sodass Ingenieure, Manager und Prüfer Modelle inspizieren, Messungen durchführen und Anmerkungen direkt an der Datei hinterlassen können. Da jeder Kommentar mit einer bestimmten Revision verbunden ist, bleibt der Freigabenachweis mit dem Design verbunden statt über E-Mail oder Chat verstreut.

Für Teams, die dateibasiertes PDM für Multi-CAD-Teams bewerten, unterstützt CAD ROOMS nativ über 30 CAD- und 3D-Dateiformate, darunter SOLIDWORKS, CATIA, Creo, NX, Inventor, Fusion 360, STEP und IGES. Ein einzelner Workflow kann daher Designs verschiedener CAD-Anbieter abdecken, ohne erzwungene Konvertierungen oder separate PDM-Stacks pro CAD-Tool.

Externe Zusammenarbeit läuft über dateibasiertes Guest Sharing: Lieferanten, Hersteller und Kunden erhalten schreibgeschützten Zugriff nur auf die released Dateien, die explizit geteilt werden, ohne Workspace-Mitglieder zu werden oder Seats zu verbrauchen. Das Ergebnis ist ein Workflow, in dem interne Ingenieure, externe Partner und historische Revisionen in einem kontrollierten Datensatz bleiben — ohne VPNs, Plugins oder manuelle Dateiübertragungen.

Beispiel: ein realer PDM-Workflow für ein KMU

Stellen wir uns ein Engineering-Team mit 10 Personen vor, das kundenspezifische mechanische Baugruppen für Industriekunden konstruiert. Es arbeitet mit 5 Lieferanten und 2 Auftragsfertigern.

Ein typischer Workflow für eine Komponente:

Ein Konstrukteur erstellt eine neue Halterungsbaugruppe im CAD-Tool und lädt sie ins PDM-System hoch.

Die Datei wird automatisch mit Projekt, Kunde und Teilenummer getaggt und als In Bearbeitung markiert.

Der Ingenieur checkt die Datei aus, verfeinert die Geometrie und checkt sie als Revision A wieder ein.

Der Ingenieur sendet Revision A zur Prüfung.

Der Lead Engineer fordert eine kleine Änderung an einem Befestigungsloch an. Der Kommentar des Prüfers ist mit der Revision verbunden.

Der Ingenieur aktualisiert die Datei und reicht Revision B ein.

Der Lead Engineer genehmigt Revision B.

Der Projektmanager löst einen Release aus, wodurch Revision B zur offiziellen Version wird.

Der Lieferant erhält Zugriff nur auf die released STEP- und Zeichnungsdateien.

Zwei Monate später meldet der Hersteller ein Toleranzproblem. Eine Änderungsanforderung wird erstellt, führt zu Revision C und durchläuft denselben Prüf- und Freigabezyklus, bevor sie erneut an den Lieferanten released wird.

In jeder Phase kann das Team sehen:

Welche Revision aktuell ist

Wer sie genehmigt hat

Warum sie geändert wurde

Wer Zugriff hat

Was der Lieferant erhalten hat

Diese Sichtbarkeit ist der Unterschied zwischen einem kontrollierten Engineering-Workflow und einem Prozess, der auf Erinnerung, Dateinamen und E-Mail basiert.

Häufige Anzeichen, dass Ihr Team einen PDM-Workflow braucht

Viele KMU führen PDM erst ein, wenn geteilte Laufwerke nicht mehr funktionieren. Häufige Signale:

Ingenieure fragen regelmäßig: „Welche Version ist die neueste?“

Lieferanten erhalten die falsche Revision

Freigaben liegen in E-Mail-Threads oder Chat

Dateinamen versuchen Revision und Status zu kodieren (final_v3_FREIGEGEBEN.step)

Mehrere Personen bearbeiten verschiedene Kopien derselben Datei

Historische Revisionen oder frühere Freigaben sind schwer auffindbar

Neue Teammitglieder kämpfen mit Ordnerstrukturen

Fertigungsnacharbeit entsteht durch veraltete CAD-Dateien

Wenn mehrere dieser Signale auftreten, ist das Team wahrscheinlich über geteilte Laufwerke hinausgewachsen und braucht einen strukturierten PDM-Workflow.

FAQ

F: Was ist ein PDM-Workflow?

A: Ein PDM-Workflow ist der Prozess zur Verwaltung von CAD-Dateien und Produktdaten durch Erstellung, Revision, Prüfung, Freigabe, Release und Änderungsmanagement.

F: Wie funktioniert PDM-Revisionskontrolle?

A: PDM-Revisionskontrolle hält Designänderungen über die Zeit fest. Statt alte Dateien zu ersetzen, bewahrt das System frühere Versionen und kennzeichnet die neueste genehmigte Revision eindeutig.

F: Wie funktioniert PDM-Freigabe?

A: In einem PDM-Freigabe-Workflow wandern Dateien von in Bearbeitung in Prüfung. Dort können definierte Freigeber kommentieren, Änderungen anfordern oder das Design genehmigen. Genehmigte Dateien können anschließend als offizielle Version released werden.

F: Warum ist PDM besser als ein geteiltes Laufwerk für Engineering-Workflows?

A: PDM bietet strukturierte Revisionskontrolle, Berechtigungen, Freigabestatus, Audit Trails, Metadaten und kontrollierten Lieferantenzugriff. Geteilte Laufwerke bieten hauptsächlich Speicher und verlassen sich auf manuelle Dateinamen und informelle Prozesse.

F: Wie verwaltet CAD ROOMS Revisionen, Freigaben und ECOs?

A: CAD ROOMS behandelt Revisionskontrolle, Freigaben und Engineering Change Orders als Teil des Standard-Workflows — nicht als Add-ons. Ingenieure checken Dateien ein und aus, jede Änderung erzeugt einen Eintrag in der Versionshistorie, und Änderungen nach Release laufen durch einen strukturierten ECO-Prozess mit klarer Verantwortlichkeit und Audit Logs.

F: Wie unterstützt CAD ROOMS Lieferantenkollaboration im PDM-Workflow?

A: Externe Lieferanten, Hersteller und Kunden greifen über dateibasiertes Guest Sharing auf Dateien zu. Gäste sehen Dateien im 3D Viewer mit Leserechten, können Kommentare und Anmerkungen hinzufügen, verbrauchen keine Seats und sehen nie andere Projekte oder Work-in-Progress-Dateien. Zugriff kann jederzeit entzogen werden.

F: Unterstützt CAD ROOMS Multi-CAD- oder Mischformat-Teams?

A: Ja. CAD ROOMS unterstützt nativ über 30 CAD- und 3D-Dateiformate, darunter SOLIDWORKS, CATIA, Creo, NX, Inventor, Fusion 360, STEP und IGES. Multi-CAD-Teams können Revisionskontrolle, Prüfung, Freigabe und Lieferantenteilen über alle Formate hinweg in einem Workflow ausführen.

Fazit

Ein PDM-Workflow bedeutet nicht, Prozess um des Prozesses willen hinzuzufügen. Er gibt dem Engineering-Team klare, gemeinsame Antworten auf Fragen wie:

Welche Revision ist aktuell?

Wer hat sie genehmigt?

Was hat sich geändert?

Was hat der Lieferant erhalten?

Für kleine und mittelgroße Engineering-Unternehmen verwandelt der richtige PDM-Workflow CAD-Daten von einem Ordner voller Dateien in einen kontrollierten Engineering-Nachweis — ohne schwere IT, Berater oder komplexe On-Premise-Infrastruktur. Teams, die Wirtschaftlichkeit vergleichen, können auch die Kosten von Cloud-PDM vs. On-Premise-PDM prüfen.

Wenn Ihr Team noch geteilte Laufwerke, manuelle Dateinamen oder E-Mail-Freigaben nutzt, ist der sinnvollste Startpunkt, den aktuellen Workflow zu kartieren: Wo entstehen Dateien, wer prüft sie, wie werden sie freigegeben und wie erhalten Lieferanten die finale Version?

Sobald dieser Workflow kartiert ist, nutzen Sie einen PDM-Bereitstellungszeitplan, um den Rollout zu planen. Suchen Sie dann nach Punkten, an denen der Prozess von Erinnerung, manuellen Namen, exportierten Dateien, E-Mail-Freigaben oder unkontrolliertem Lieferantenteilen abhängt. Das sind meist die Bereiche, in denen Cloud-PDM den schnellsten Nutzen schafft — durch weniger Revisionsfehler, Freigabeverzögerungen, Lieferantenverwirrung und vermeidbare Nacharbeit.

CAD ROOMS hilft Engineering-Teams, einen strukturierten PDM-Workflow auszuführen — Revisionskontrolle, Freigaben, ECOs, kontrolliertes Lieferantenteilen und Multi-CAD-Support — ohne den IT-Overhead traditioneller PDM-Systeme. Um zu sehen, wie es zu Ihrem Team passt, können Sie eine CAD ROOMS Demo buchen, die CAD ROOMS PDM-Plattform erkunden oder mehr über Cloud-PDM-Workflows erfahren.
